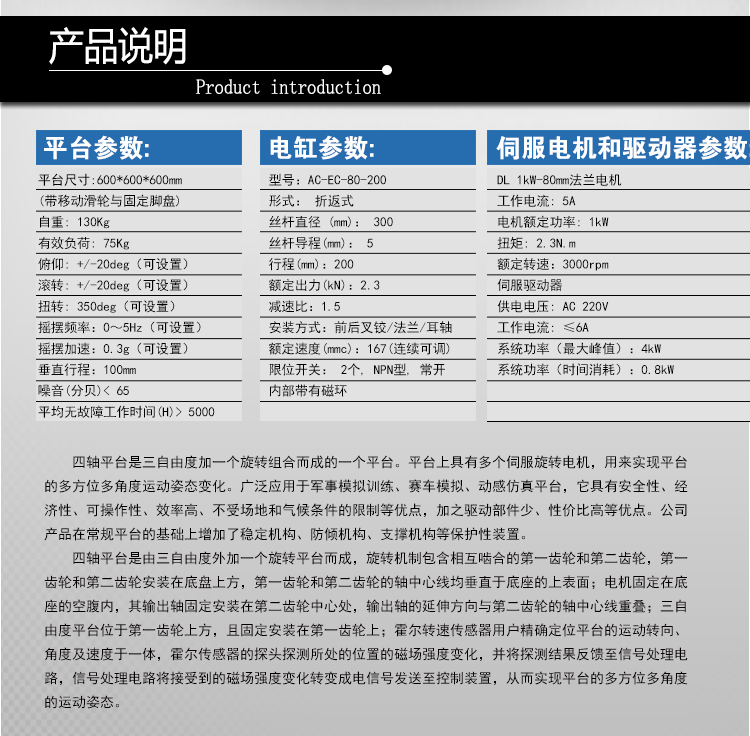

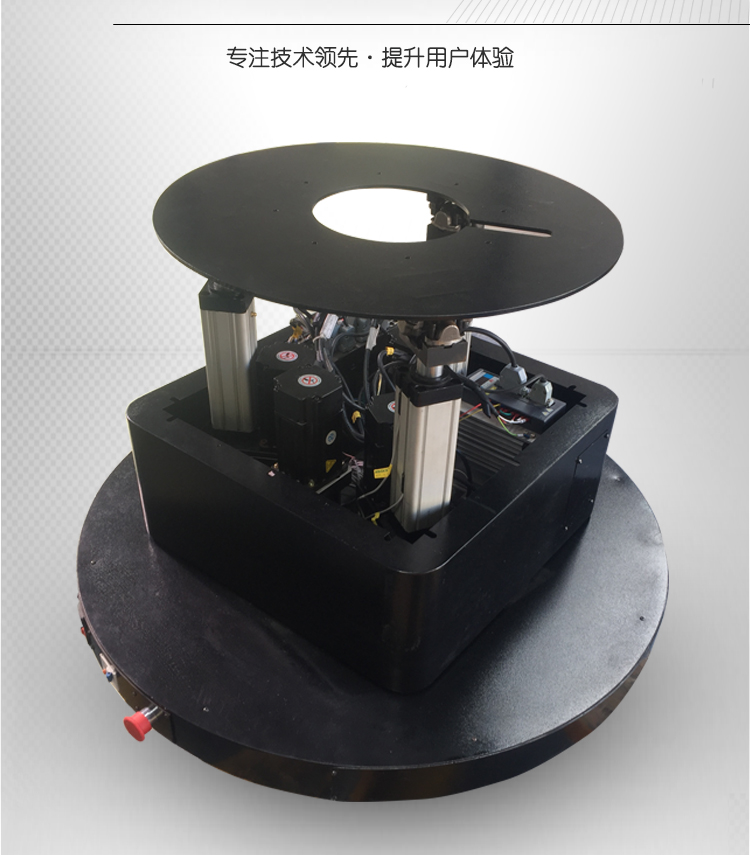

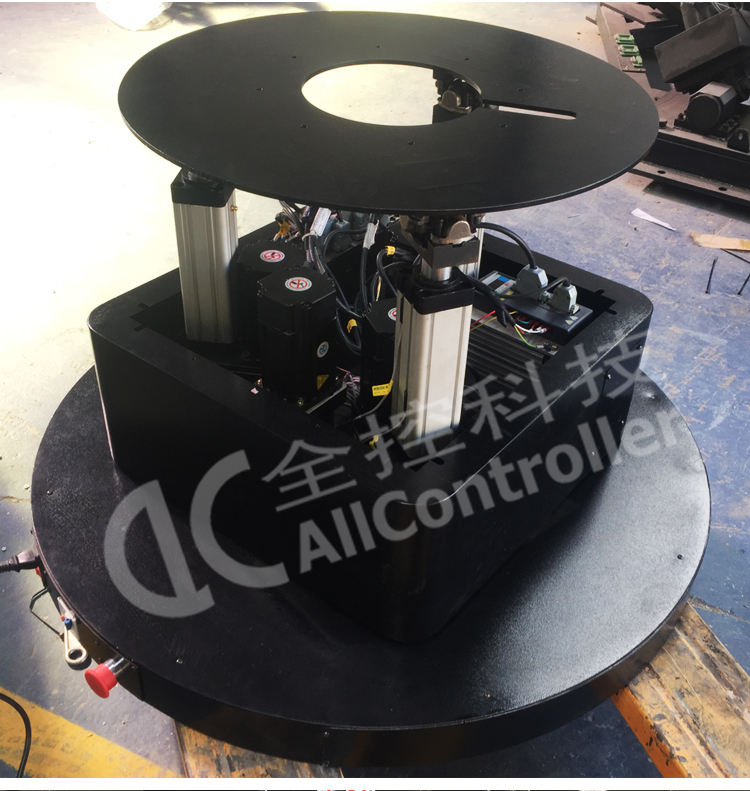

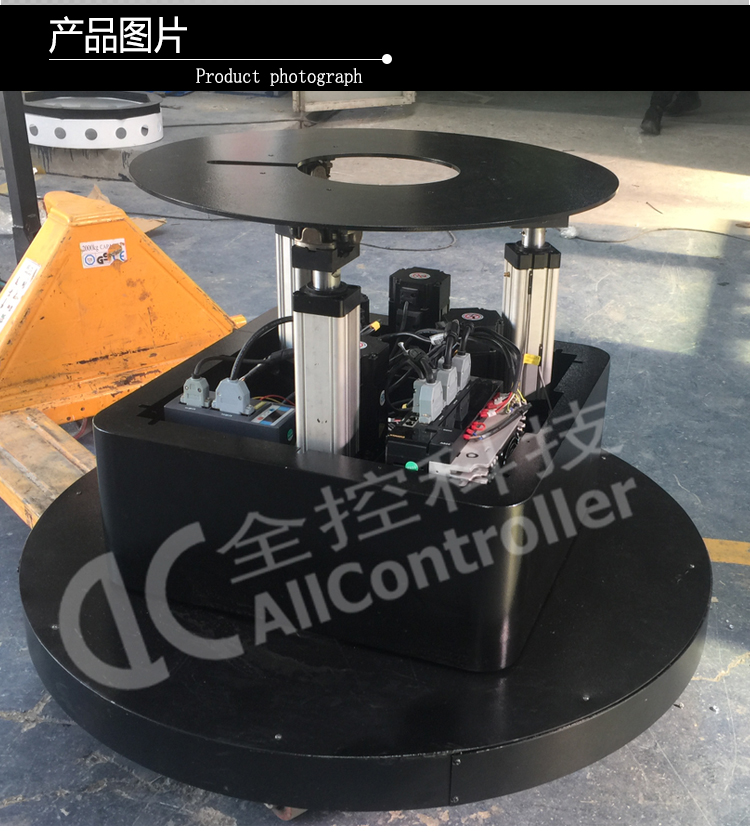

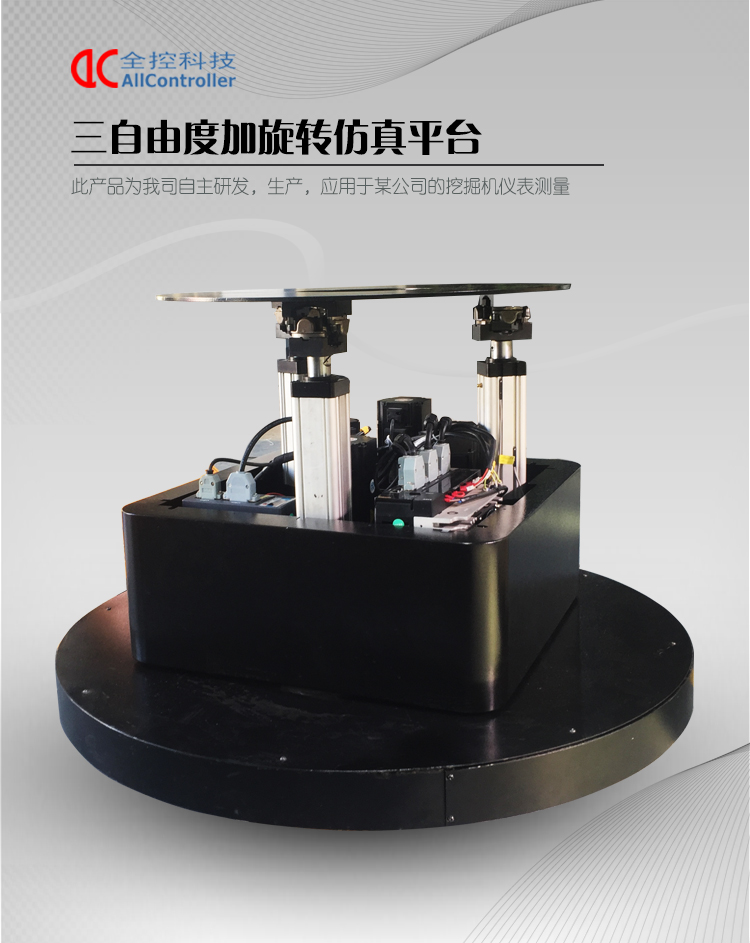

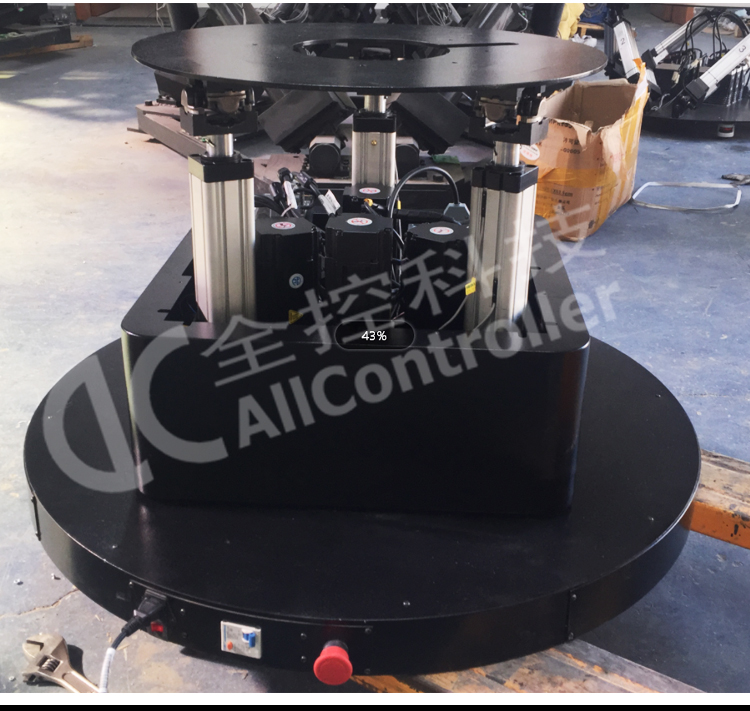

四軸平臺是三自由度加一個旋轉組合而成的一個平臺。平臺上具有多個伺服旋轉電機,用來實現平臺的多方位多角度運動姿態變化。廣泛應用于軍事模擬訓練、賽車模擬、動感仿真平臺,它具有安全性、經濟性、可操作性、效率高、不受場地和氣候條件的限制等優點,加之驅動部件少、性價比高等優點。公司產品在常規平臺的基礎上增加了穩定機構、防傾機構、支撐機構等保護性裝置。

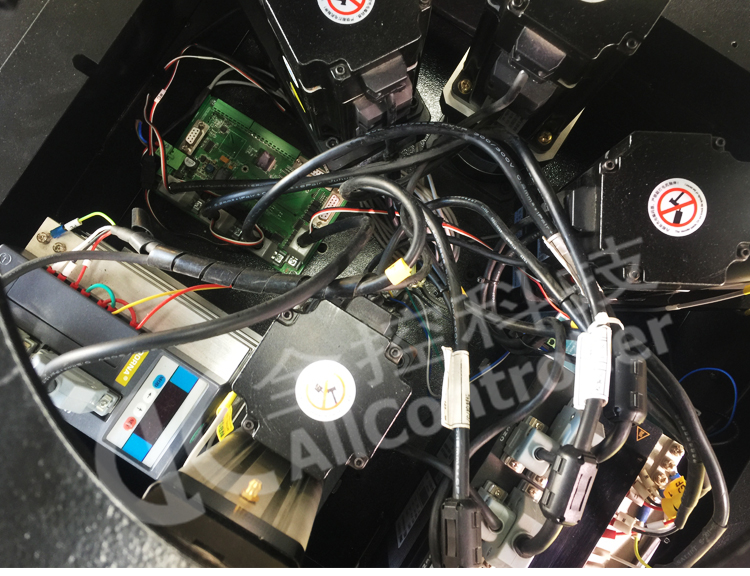

四軸平臺是由三自由度外加一個旋轉平臺而成,旋轉機制包含相互嚙合的第一齒輪和第二齒輪,第一齒輪和第二齒輪安裝在底盤上方,第一齒輪和第二齒輪的軸中心線均垂直于底座的上表面;電機固定在底座的空腹內,其輸出軸固定安裝在第二齒輪中心處,輸出軸的延伸方向與第二齒輪的軸中心線重疊;三自由度平臺位于第一齒輪上方,且固定安裝在第一齒輪上;霍爾轉速傳感器用戶精確定位平臺的運動轉向、角度及速度于一體,霍爾傳感器的探頭探測所處的位置的磁場強度變化,并將探測結果反饋至信號處理電路,信號處理電路將接受到的磁場強度變化轉變成電信號發送至控制裝置,從而實現平臺的多方位多角度的運動姿態。
